無論是通過式拋丸機還是吊鉤式拋丸機，電氣控制設計時都要遵循一定的規則，方便后期的使用和維修。這里就整理了設計電氣控制時的一些原則供設計和企業工程技術人員參考。

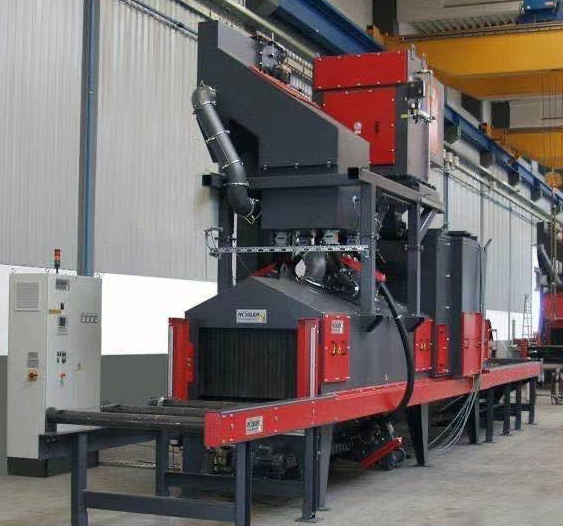

　　在拋丸機電氣控制比較簡單時，控制電器可以附在拋丸清理機內部，而在控制系統比較復雜，或生產環境及操作的需要時通常都帶有單獨的電氣控制柜(箱)，以利制造、使用和維護。電氣控制柜(箱)可設計成立柜式、工作臺式、手提式或懸掛式。在設計電氣控制柜(箱)時主要應該考慮以下幾個問題：

　　1.根據面板及箱內各電氣部件的尺寸確定總體尺寸及結構方式。

　　2.結構緊湊外形美觀，要與生產機械相匹配，應提出一定的裝飾要求。

　　3.根據面板及箱內電氣部件的安裝尺寸，設計柜(箱)內安裝支架，并標出安裝孔或焊接安裝螺尺寸，或注明采用配作方式。

　　4.從方便安裝、調整及維修要求，設計其開門方式。

　　5.為利于箱內電器的通風熱，在箱體適當部位設計通風孔或通風槽。

　　6.為便于搬動，應設計合適的起吊勾、起吊孔、扶手架或箱體底部帶活動輪。

　　7.結構緊湊外形美觀，要與生產機械相匹配，應提出一定的裝飾要求

　　8.根據面板及箱內電氣部件的安裝尺寸，設計柜(箱)內安裝支架，并標出安裝孔或焊接安裝螺栓尺寸，或注明采用配作方式。

　　9.從方便安裝、調整及維修要求，設計其開門方式。

　　10.為利于箱內電器的通風散熱，在箱體適當部位設計通風孔或通風槽。

　　11.為便于搬動，應設計合適的起吊勾、起吊孔、扶手架或箱體底部帶活動輪。

　　根據以上要求，先勾畫出拋丸機箱體的外形草圖，估算出各部分尺寸，然后按比例畫出外圖，再?gòu)膶?duì)稱、美觀、使用方便等方面考慮進一步調整各尺寸比例。外形確定以后，再按上述要求進行各部分的結構設計，并注明加工要求。
